AD38光电绝对值电机反馈编码器
摘要:AD38光电绝对值电机反馈编码器是一款用于高性能运动控制的机械多圈绝对值编码器。提供存储电机参数的OEM数据区域和编码器电子铭牌(EDS)预置参数读取,宽泛的环境运行温度。
AD38光电绝对值电机反馈编码器
用于高性能运动控制的机械多圈绝对值编码器
标准安装深度 36.8 mm,55/40mm 弹片标配
1:10 9mm 锥孔设计,兼容市面主流方案
单圈分辨率最高24 Bit,多圈分辨率12 Bit
集成电机温度 输入接口PT1000/KTY
宽泛的环境运行温度
连续最高转速可达10,000 rpm
提供存储电机参数的OEM数据区域和编码器电子铭牌(EDS)预置参数读取
AD38光电绝对值电机反馈编码器产品规格
外径:38mm
轴径或孔径:9 mm 1:10 锥孔
脉冲数或分辨率:多圈12位,单圈24位
防护等级:IP 40
最高转速:10,000 RPM
AD38光电绝对值电机反馈编码器技术参数
技术数据(机械)
外壳直径 |
37.5mm |
轴径 |
9 mm 1:10 锥孔 |
安装深度 |
36.8 ±1mm |
安装方式 |
弹簧片连接,55mm/40mm |
轴端/外壳防护等级 |
IP40/IP40 |
允许匹配轴轴向跳动 |
±0.5 mm |
允许匹配轴径向跳动 |
TIR 0.05 mm |
最高转速 |
10,000 rpm |
起动转矩(典型值) |
≤ 1 Ncm |
惯量 |
大约 1.05×10-6kgm2 |
振动防护 (DIN EN 60068-2-6) |
300 m/s2(10`2000Hz) |
冲击防护(DIN EN 60068-2-27) |
2000m/s2(6ms) |
最大角加速度 |
2.5×105rad/sec2 |
轴/外壳材质 |
不锈钢 / 工程塑料 |
重量 |
约 70g (多圈) |
连接 |
8针PCB 连接器 |
存储环境温度 |
-30℃`+80℃ (包装限制) |

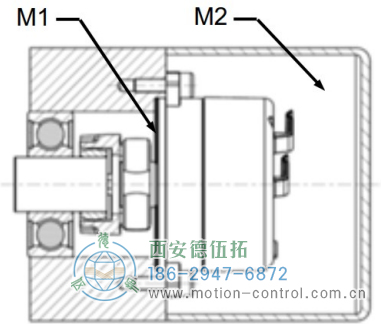

工作温度(M1) |
-40℃`+115℃ |
环境温度(M2) |
-40℃`+105℃ @ 6,000 rpm -40℃`+100℃ @ 8,000 rpm -40℃`+95℃ @ 10,000 rpm |
技术数据(电气)
整体设计 |
遵照 EN IEC 61010-1, 防护等级 III, 污染级别 2, 过压等级 II |
供电电压 |
5VDC ±10% |
电源消耗 |
< 1 W |
单圈分辨率 |
24bit (物理刻线2048 ) |
多圈分辨率 |
12 Bit 机械齿轮箱(终身免维护) |
电磁兼容性(EMC) |
遵循IEC 61326-1 工业应用环境 |
静电(ESD) |
测试等级和方法参考IEC61000-4-2 |
快速瞬变脉冲群(Burst) |
测试等级和方法参考IEC61000-4-4 |
浪涌(Surge) |
测试等级和方法参考IEC61000-4-5 |
电气接口 |
RS422 兼容 |
通信协议 |
纯数字 BISS-C (可选温度数据扩展) |
温度 |
PT1000 (±3K),KTY(±5K) |
电子铭牌 (EDS) |
512 bytes 数据存储空间 |
OEM 存储区 |
7 k bytes 用于存储OEM电机数据 |

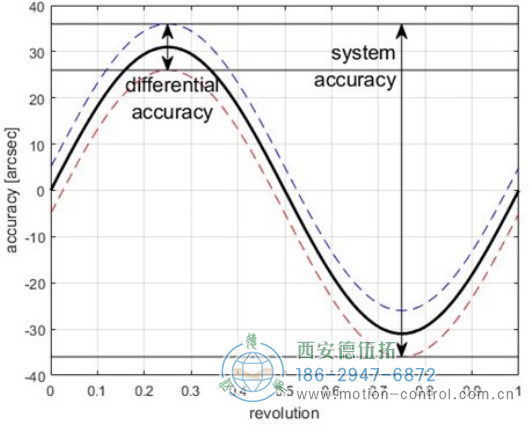

系统精度(典型值) |
±27角秒 |
重复定位精度 |
最大±5角秒 |

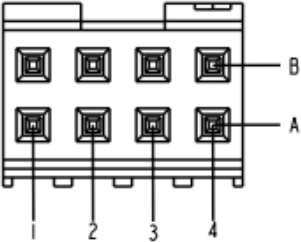

电气连接
PIN |
颜色 |
定义 |
PIN |
颜色 |
定义 |
1A |
紫 |
Temp+ |
1B |
紫/黑 |
Temp- |
2A |
绿/黑 |
DATA- |
2B |
绿 |
DATA+ |
3A |
蓝/黑 |
CLOCK- |
3B |
蓝 |
CLOCK+ |
4A |
红 |
UB+ |
4B |
黑 |
GND |

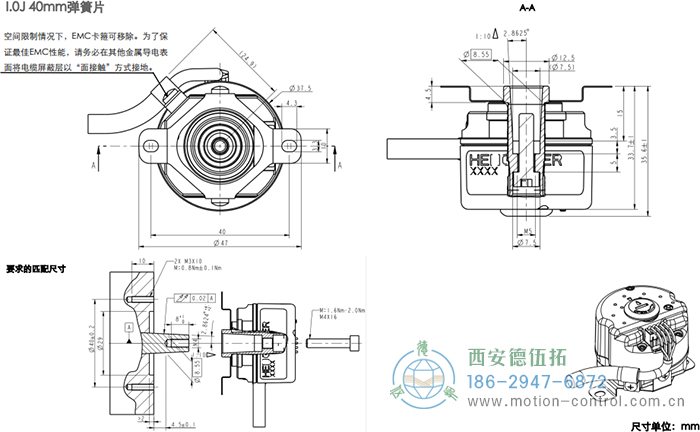

AD38光电绝对值电机反馈编码器外形及安装尺寸
AD38光电绝对值电机反馈编码器订货说明
在订货时我们需要确认用户所购买的AD38光电绝对值电机反馈编码器的相关参数,以免给您造成不必要的损失。以下是订货时需要确认的一些参数,以及参数说明,供您参考选型。
型号 |
分辨率 |
供电电压 |
法兰,防护等级,轴 |
通信界面 |
连接 |
□ |
□ |
□ |
□ |
□ |
□ |
AD38 |
002424 位单圈 122424 位单圈 + 12 位多圈 |
A5VDC |
I.0J40mm弹簧片, IP40 9 mm 1:10锥孔 L.0J55mm弹簧片, IP40 9 mm 1:10锥孔 |
BEBiSS-C BTBISS-C + 电机绕组温度
*BT型需驱动协议匹配 |
B8针轴向PCB插座,0.5米 电缆 |
