HD25重载光电增量防爆编码器
摘要:HD25防爆重载光电增量编码器具有阳极氧化铝,不锈钢或镀镍外壳,防护等级为IP67的特殊外壳封装,适合防爆应用,符合ATEX和CSA认证,可用于石油、天然气行业。
HD25防爆重载光电增量编码器
尺寸2.5“重载防爆编码器,带单或隔离双输出
适合防爆应用,符合ATEX和CSA认证
不破碎码盘,分辨率可达5000ppr
防护等级为IP67的特殊外壳封装
具有阳极氧化铝,不锈钢或镀镍外壳
应用:适合防爆应用,符合ATEX和CSA认证,可用于石油、天然气行业。
HD25防爆重载光电增量编码器产品规格
外径:2.65(67.3mm)
轴径或孔径:3/8˝(9.5mm) ~ 10mm Shaft
脉冲数或分辨率:1~5000
防护等级:IP67
最高转速:6,000 RPM
HD25防爆重载光电增量编码器标准工作特性
分辨率:1~5000 ppr
HD25防爆重载光电增量编码器电气特性
输入电压:DC 5~26V,5~15V (取决于输出类型) 最大电流60mA,不包括输出负载
ATEX:DC 5V,DC 7~26V
HD25防爆重载光电增量编码器机械特性
外壳材料:硬氧化铝,还包括化学镀镍和不锈钢
码盘材料:金属或塑料
HD25防爆重载光电增量编码器环境特性
工作温度:-40°C ~ +80°C
外壳防护等级:IP67

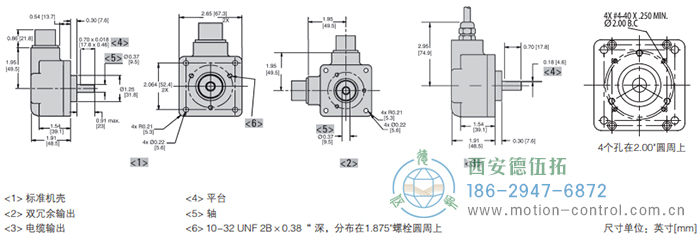

HD25重载光电增量防爆编码器技术参数
技术数据(机械)
轴材料 |
不锈钢303(钝化) |
轴转速 |
最大6000RPM |
轴载荷 |
轴向和径向高达100 lbs |
启动转矩 |
最大2.5in-oz(25℃) |
轴承 |
5200ZZ,双排 |
轴承使用寿命 |
额定轴载荷下5×108转,额定轴载荷10%状态下,5×1011转。 (参阅制造商说明说) |
机壳和盖 |
硬质阳极氧化铝。 同时具有无电镀的镍涂饰和不锈钢。 |
码盘材料 |
聚脂薄膜 |
重量 |
14盎司,标准 |
工作温度 |
-40℃ ~ +80℃ |
储存温度 |
-40℃ ~ +100℃ |
抗冲击 |
50G,持续11毫秒 |
抗振动 |
20g,5 ` 2000Hz |
湿度 |
100% |
防护等级 |
IP67 |
技术数据(电气)
编码方式 |
增量式 |
分辨率 |
1至5000PPR(脉冲/转) |
格式 |
两通道正交方波(AB),带可选零位信号Z和互补输出 |
相位检测 |
从编码器轴夹紧端方向看,A超前B,编码器逆时针旋转 |
正交相位 |
分辨率≤625PPR:90°±15°电气; 分辨率:>625PPR:90°±30°电气 |
对称性 |
分辨率≤1024PPR:180°±18°电气; 分辨率:>1024PPR:180°±25°电气 |
波形 |
方波上升沿和下降沿小于1μs,负载电容1000pf |
电源电压 |
5VDC,5`15VDC,7`26VDC |
输出芯片 |
2N2222、4469、ET7272、ET7273 |
频率响应 |
125kHz |
连接 |
6、7或10针MS连接器,电缆输出,带密封圈 |
配套连接器 |
6针MS,MS3106A-14S-6S型(MCN-N4); 7针MS,MS3106A-16S-1S型(MCN-N5); 10针MS,MS3106A-18-1S型(MCN-N6); 10针,NEMA4类型(MCN-N6N4); |
信号格式
电气连接
这里提供连接器和配套/辅助电缆组件编号和电缆颜色的参考信息。型号配有直接电缆出口,颜色编码如下所示。
编码器功能 |
电缆 #108594- 6 针单端 |
电缆 #108595- 7 针单端 |
电缆 #108596- 7针差分线驱动器,无零位 |
电缆 #1400635-或 109209-(NEMA4) 10针差分线路驱动器,带零位 |
电缆 #112859-M12 5针单端 |
电缆 #112860-M12 8针差分驱动器 |
电缆出线,带密封 |
针 |
电缆颜色 |
针 |
电缆颜色 |
针 |
电缆颜色 |
针 |
电缆颜色 |
针 |
电缆颜色 |
针 |
电缆颜色 |
电缆颜色 |
信号 A |
E |
棕 |
A |
棕 |
A |
棕 |
A |
棕 |
4 |
黑 |
1 |
棕 |
绿 |
信号 B |
D |
橙 |
B |
橙 |
B |
橙 |
B |
橙 |
2 |
白 |
4 |
橙 |
蓝 |
信号 Z |
C |
黄 |
C |
黄 |
- |
- |
C |
黄 |
5 |
灰 |
6 |
黄 |
橙 |
电源+V |
B |
红 |
D |
红 |
D |
红 |
D |
红 |
1 |
棕 |
2 |
红 |
红 |
Com |
A |
黑 |
F |
黑 |
F |
黑 |
F |
黑 |
3 |
蓝 |
7 |
黑 |
黑 |
外壳 |
- |
- |
G |
绿 |
G |
绿 |
G |
绿 |
- |
- |
- |
- |
白 |
N/C |
F |
- |
E |
- |
- |
- |
E |
- |
- |
- |
- |
- |
- |
信号A |
- |
- |
- |
- |
C |
棕/白 |
H |
棕/白 |
- |
- |
3 |
棕/白 |
紫 |
信号B |
- |
- |
- |
- |
E |
橙/白 |
I |
橙/白 |
- |
- |
5 |
橙/白 |
棕 |
信号Z |
- |
- |
- |
- |
- |
- |
J |
黄/白 |
- |
- |
8 |
黄/白 |
黄 |
注释: "MS"类型匹配连接器和预制电缆达到NEMA 12。
对于防水应用,使用NEMA4 10针电缆和连接器109209-XXXX
HD25重载光电增量防爆编码器订货说明
在订货时我们需要确认用户所购买的HD25重载光电增量防爆编码器的相关参数,以免给您造成不必要的损失。以下是订货时需要确认的一些参数,以及参数说明,供您参考选型。
代码1:型号 |
代码2:PPR |
代码3:轴 |
代码4:电气 |
代码5:终端 |
代码6:选项 |
HD25□ |
□ |
□ |
□ |
□ |
□ |
尺寸 20 防爆编码器 1单向 2双向 3双向,带有零位 |
0001 0024 0025 0035 0040 0050 0060 0100 0120 0192 0200 0240 0250 0256 0300 0360 0500 0512 |
0600 0625 0720 0900 1000 1024 1200 1250 1440 1524 1600 1800 2500 2540 2600 3600 4096 5000
|
0直径3/8"的轴,带平台 4直径10mm的轴,带平台 612mm轴径 |
05-26V输入,5-26V集电极开路输出(7273) 25-26V输入,5-26V推挽式输出 F5-26V输入,5-26V集电极开路输出(2222) G5-26V输入,5-26V集电极开路输出,带有2.2kΩ上拉电阻(2222) ---------- 以下情况下可提供:代码1为1、2且代码5为3,5或D-P或者代码1为3且代码5为D-P: 35-26V输入,5-26V差分线路驱动器输出(7272) 45-26V输入,5V差分线路驱动器输出(7272) 65-15V输入,5-15V差分线路驱动器输出(1169) |
16针连接器 37针连接器 510针连接器 95针M12连接器 D18"密封电缆 E3"密封电缆 F6"密封电缆 G10"密封电缆 H15"密封电缆 P5m密封电缆 |
0无选项 1镀镍外壳 2不锈钢外壳 3冗余输出(双连接器机壳) 4镀镍机壳,带冗余输出 5不锈钢机壳,带冗余输出
|
10英尺电缆带MS连接器
108594-00106针MS电缆组件。用于单端输出
108595-00107针MS电缆组件。用于单端输出
108596-00107针MS电缆组件。用于差分线驱输出,不带零位信号
1400635-001010针MS电缆组件。用于差分线驱输出,带零位信号
109209-0010NEMA4 10针MS电缆组件。用于差分线驱输出,带零位信号
匹配连接器(不带电缆)
6针,型号MS3106A-14S-6S(MCN-N4)
7针,型号MS3106A-16S-1S(MCN-N5)
10针,型号MS3106A-18-1S(MCN-N6)
10针,NEMA4类型(MCN-N6N4)
