UCE增量防爆编码器

UCE增量防爆编码器
许多应用行业对精确的位置定位都需要一个简单且高性价比的解决方案。 UCE增量防爆编码器通过增量接口提供高分辨率的测量。可以对A,B,Z和反转信号以及HTL推挽或TTL(RS422)进行常规配置。
编码器参数可编程
抗高震动和冲击
脉冲可编程，从1到16384脉冲
电气接口可编程，HTL（推挽)或TTL(RS422)
防护等级高达IP68/69K，抗冲击300g
多种机械法兰可选，符合美国、亚洲和欧洲大多数标准
广泛应用于运动速度控制的应用。编码器每次旋转时，都会输出连续的脉冲信号。
得益于紧凑的尺寸和出众的性能表现，UCE增量防爆编码器是不同行业的理想选择。经济型磁性测量设计使其成为马达速度反馈，物料运输应用和OEM设备商的理想之选。

UCE增量防爆编码器环境规格
外壳防护等级 (轴) IP65
外壳防护等级 (外壳) IP66/IP67
工作温度 -40 °C (-40 °F) - +70 °C (+158 °F)
湿度 98%相对湿度, 无凝结状态

UCE增量防爆编码器技术参数

电气数据

电源电压	4.75 – 30 VDC
功耗	≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗	≤ 1.0 W
启动时间	< 1 s
最小负载电阻	120 Ω
反极性保护	是
短路保护	是
EMC:发射干扰	DIN EN 61000-6-4
EMC:抗干扰	DIN EN 61000-6-2

接口

接口	可编程增量
编程功能	PPR (1-16384), Output, Counting Direction
配置工具	UBIFAST Configuration Tool (Version ≥ 1.6.3)

输出

输出驱动器	推挽式 (HTL)
Output Voltage High Level Push-Pull (HTL)	> 4 V @ 4.75-9 V 电源电压 > V-3 V @ 9-30 V 电源电压
Output Voltage Low Level Push-Pull (HTL)	< 0.5 V
Output Voltage High Level RS422 (TTL)	> 4 V
Output Voltage Low Level RS422 (TTL)	< 0.5 V
Maximum Frequency Response	1 MHz
Maximum Switching Current	50 mA 每通道

hth全站下载

技术	磁性
精度 (INL)	±0.0878°（≤12位）
Duty Cycle	180° ± 27° (速度> 100RPM)
Phase Angle	90° ± 14° (速度> 100RPM)

机械数据

连接帽材料	铝
外壳材料	铝
外壳涂层	阳极氧化
法兰形式	盲孔, ø 78mm ATEX
法兰材料	铝
轴的类型	盲孔, 深度 = 30 mm
轴的直径	ø 14 mm (0.55")
转子转动惯量	≤ 35 gcm² [≤ 0.2 oz-in²]
摩擦力矩	≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高机械速度	≤ 3000 1/min
耐冲击性	≤ 100g (11毫秒半弦波, EN 60068-2-27)
耐振动性	≤ 10 g (10 Hz – 2000 Hz, EN 60068-2-6)
长度	150 mm (5.91")
重量	1390 g (3.06 lb)
最大轴向/径向 错位	静止 ± 0.3 mm /± 0.5 mm; 动态 ± 0.1 mm /± 0.2 mm

电气连接

连接方向	径向
连接类型	2 × 闷头，轴向
Approval	CE + ATEX Zone 1 & 21 (Oil+Gas)

产品寿命周期信息

产品寿命周期信息

新产品

连接计划

信号	密码数
GND	1
Power Supply	2
A	3
/A	4
B	5
/B	6
Z	7
/Z	8

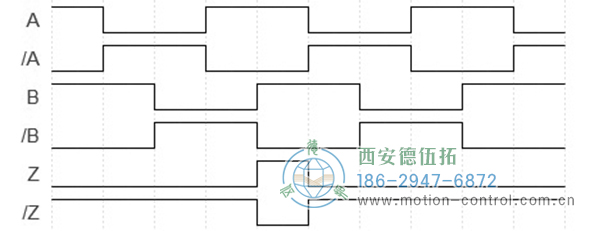

脉冲图

顺时针旋转(面向轴)

UCE增量防爆编码器的外形及安装尺寸


所有尺寸均为[英寸]毫米。此信息和图纸的目的旨在于一般性的介绍。如需要更详细的技术图纸，请联系客服索取。

UCE增量防爆编码器订购选型表

Productname	增量接口	Supply Voltage	单圈脉冲	机械	连接	针脚排布	证书	IP等级	材料	产品寿命周期	轴/法兰选项	备注
UCE-IPH00-XXXXX-E140-HFG	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ø 78 mm / ø 14 mm 轴套直径 (ATEX)	接线盒 2 x 闷头, 轴向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP64 / IP65	铝/钢	新产品	标准	电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F100-HFG	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	实心轴 ø 78 mm 夹紧法兰 ø 10 mm 轴 (ATEX)	接线盒 2 x 闷头, 轴向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP64 / IP65	铝/钢	新产品	标准	电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-E14S-HFG	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ø 78 mm / ø 14 mm 轴套直径 (ATEX)	接线盒 2 x 闷头, 轴向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP67	铝/钢	新产品	标准	轴封, 电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F10S-HFG	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	实心轴 ø 78 mm 夹紧法兰 ø 10 mm 轴 (ATEX)	接线盒 2 x 闷头, 轴向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP67	铝/钢	新产品	标准	轴封, 电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-E140-HFZ	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ø 78 mm / ø 14 mm 轴套直径 (ATEX)	接线盒 2 x 闷头, 径向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP64 / IP65	铝/钢	新产品	标准	电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F100-HFZ	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	实心轴 ø 78 mm 夹紧法兰 ø 10 mm 轴 (ATEX)	接线盒 2 x 闷头, 径向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP64 / IP65	铝/钢	新产品	标准	电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-E14S-HFZ	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	盲孔 ø 78 mm / ø 14 mm 轴套直径 (ATEX)	接线盒 2 x 闷头, 径向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP67	铝/钢	新产品	标准	轴封, 电源电压: 4.75 – 30 VDC
UCE-IPH00-XXXXX-F10S-HFZ	可编程 HTL/TTL 默认值 推挽式(HTL)	4.75 – 30 VDC	XXXXX	实心轴 ø 78 mm 夹紧法兰 ø 10 mm 轴 (ATEX)	接线盒 2 x 闷头, 径向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP67	铝/钢	新产品	标准	轴封, 电源电压: 4.75 – 30 VDC
UCE-IPT00-XXXXX-E140-HFG	可编程 HTL/TTL 默认值 RS422 (TTL)	4.75 – 30 VDC	XXXXX	盲孔 ø 78 mm / ø 14 mm 轴套直径 (ATEX)	接线盒 2 x 闷头, 轴向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP64 / IP65	铝/钢	新产品	标准	电源电压: 4.75 – 30 VDC
UCE-IPT00-XXXXX-F100-HFG	可编程 HTL/TTL 默认值 RS422 (TTL)	4.75 – 30 VDC	XXXXX	实心轴 ø 78 mm 夹紧法兰 ø 10 mm 轴 (ATEX)	接线盒 2 x 闷头, 轴向	A, B, Z, /A, /B, /Z	ATEX Zone 1 & 21 (石油和天然气)	IP64 / IP65	铝/钢	新产品	标准	电源电压: 4.75 – 30 VDC
