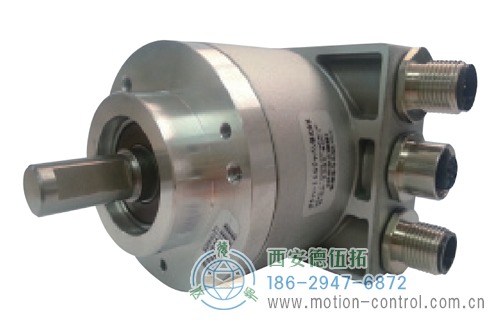

AC58-CC-Link光电绝对值通用编码器

AC58-CC-Link光电绝对值通用编码器
集成CC-Link接口
分辨率：单圈17位(最大)/多圈12位(最大值)
机械齿轮多圈绝对值编码器
各种控制功能：自诊断报警/预置/旋转方向设置
电气连接选项：M12连接器或输出电缆
具有UL,CE和CC-Link认证


AC58-CC-Link光电绝对值通用编码器产品规格
外径：58mm
轴径或孔径：6mm / 10mm(实心轴) 10mm / 12mm(轴套)
脉冲数或分辨率：多圈12位，单圈10-14位
防护等级：IP64/IP67
最高转速：12,000 RPM

AC58-CC-Link光电绝对值通用编码器机械特性
外径：58mm
轴径：6mm/10mm（实心轴）,10mm/12mm（空心轴）
最大转速：10000 RPM（连续），12000（短时）

AC58-CC-Link光电绝对值通用编码器电气特性
电源电压：DC 10~30V
最大空载电流：100mA(DC 24V), 200mA(DC 10V)

AC58-CC-Link光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：IP67
工作温度：-20°C~+85°C
储存温度：-20°C~+85°C

AC58-CC-Link光电绝对值通用编码器技术参数

技术数据（机械）

外壳直径	58mm
轴端防护等级	IP64 或 IP67
外壳防护等级	IP67
法兰(外壳的安装)	同步法兰，夹紧法兰，带弹簧片的轴套
最高转速	连续：10,000 U/min-1 短时：12,000 U/min-1
启动转矩	< 0.01 Nm
启动惯量	3.8 x 10-6 kgm2
抗震动 (IEC 68-2-6)	100 m/s² (10 - 2000 Hz)
抗冲击 (IEC 68-2-27)	1000m/s²(6ms)
工作温度	-20°C`+85°C
存储温度	-20°C`+85°C
相对湿度	35`85%
轴材质	不锈钢
外壳材质	铝
轴承寿命	30,000小时(在6,000rpm,35%额定轴负载)
重量	450g

技术数据（电气）

电源电压	直流10`30V
最大空载电流	100mA(DC 24V),200mA(DC 10V)
接口	RS485
协议	CC-Lindk Ver1.10或Ver2.00(占用1个站)
可编程设置	预置、方向
单圈分辨率	12`17位
多圈分辨率	12位
线性	±12LSB(14位以上±1LSB)
输出代码	二进制
总线最大可连接站数	42
波特率	通过旋转开关设置， 可选156kbps,625kbps,2.5Mbps,5Mbps,110Mbps
通过拨码开关的设置	站地址，传输速率，终端电阻
绝缘阻抗	>20MΩ

适合的规范

UL	UL508文件号E304980
EMC	EN61327(类A)

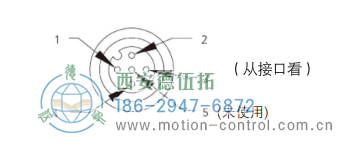

电气连接 连接器类型
◆ 外壳用CC-Link插座(2个)，位于编码器总线罩壳两端

引脚号	信号名
4	DA
3	DB
2	DG
1	SLD

两个插座被用作连接输入和输出信号
◆ 与CC-Link外壳插座匹配的组合接头(2个)：推荐产品(日本Woodhead生产的CC-Link母接头，型号：8A4000-32)

引脚号	线色	信号名
4	棕色	DA
3	白色	DB
2	黄色	DG
1	黑色	SLD

将接头螺丝卸下，按照上表定义将CC-Link电缆接上。
◆ 外壳用电源插座(1个)：位于编码器总线罩壳中间

引脚号	线色	说明
1	棕色	DC10`30V
2	白色	DC10`30V
3	黄色	GND(0V)
4	黑色	GND(0V)

◆ 电源用接头(1个)：推荐产品 Phoenix生产的M12插塞式接头

引脚号	线色	信号名	说明
1	棕色	+	DC10`30V
2	白色	+	DC10`30V
3	黄色	-	GND(0V)
4	黑色	-	GND(0V)

电缆输出类型
◆ CC-Link接线用电缆(2根)，总线罩壳直接安装

线色	信号名
棕色	DA
白色	DB
黄色	DG
黑色	SLD

电缆末端Y端子上面标识信号的软管。
压接端子：1.25Y-3.5 Nichifu同等品。
◆ 电源接线用插座(1个)，位于编码器总线罩壳中间

引脚线	信号名	说胆
1	+	DC 10`30V
2	+	DC 10`30V
3	-	GND(0V)
4	-	GND(0V)

◆ 电源用电缆(1根)：附带(Phoenix生产的M12插塞式接头)

引脚号	线色	信号名	说明
1	棕色	+	DC10`30V
2	白色	+	DC10`30V
3	黄色	-	GND(0V)
4	黑色	-	GND(0V)

电缆末端Y端子上面标识信号的软管。
压接端子：1.25Y-3.5 Nichifu同等品。

推荐连接器选项(连接选项为R2时)

型号	说明
MCR-CF0	通讯连接器+5m电缆(型号：CC20A-J30-M050)×2根 电源电缆5m(型号：SAC-4PM12MS/5.0-PUR)×1根
MCR-C	通信连接器(型号：8A4000-32)×2个 5m电源电缆(型号：SAC-4PM12MS/5.0-PUR)×1根
BG12092	(终端保护未使用的连接器)防水帽

通信电缆长度(Z2型)
(请加入到选择型号配置的末尾)

-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m

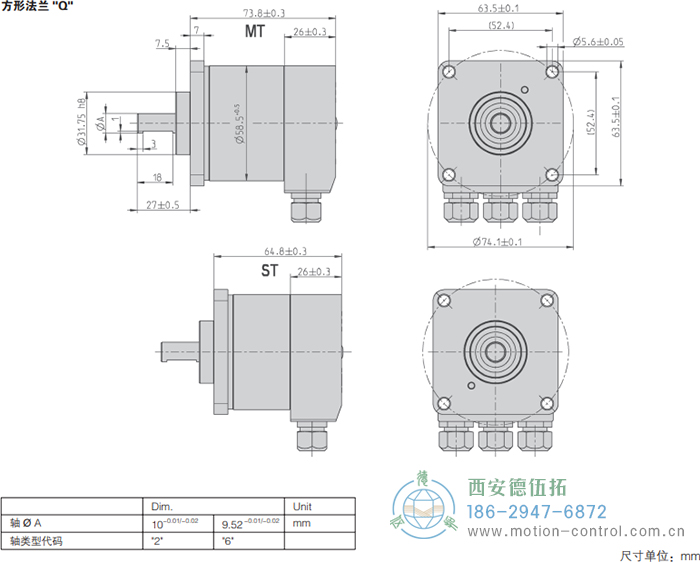

AC58-CC-Link光电绝对值通用编码器外形及安装尺寸

AC58-CC-Link光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC58-CC-Link光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率	供电电压	法兰、防护等级、轴径	接口	连接方式
□	/□	□	□	□	□
AC 58	0012 12 位单圈 0013 13 位单圈 0014 14 位单圈 0017 17 位单圈 1212 12 位单圈 + 12 位单圈 1213 12 位单圈 + 13 位单圈 1214 12 位单圈 + 14 位单圈 1217 12 位单圈 + 17 位单圈	E 直流 7 - 30V	S.41 同步法兰, IP64, 6×10 mm S.71 同步法兰, IP67, 6×10 mm K.42 夹紧法兰, IP64 , 10×19.5 mm K.72 夹紧法兰, IP67 , 10×19.5 mm F.42 带弹簧片的轴套, IP64 ,10×19.5 mm空心轴 F.47 带弹簧片的轴套, IP64 ,12×19.5 mm空心轴	MC CC-Link	R2 连接器类型 ※1 Z2 通讯电缆×2根+5m电源电缆×1根 ※2

※¹ 匹配R2类型的通讯连接器或电缆，电源线单独销售。请从以下推荐的选项中进行选择。
※² 请在末尾添加下面的代码指定类型Z2的通信电缆长度。电源线长度为5m。
