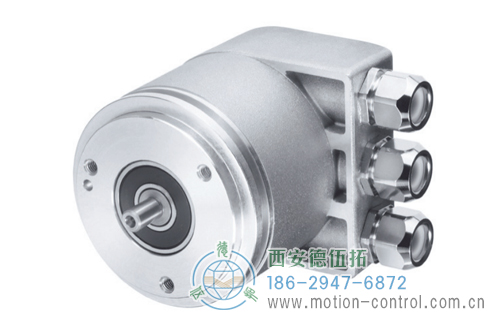

AC58-DeviceNet光电绝对值通用编码器

AC58-DeviceNet光电绝对值通用编码器
可编程设置：分辨率，预置，方向
兼容Allan-Bradley
可扩展
预置功能
诊断LED指示
可选：“TICO”显示
应用：工厂自动化，工程机械


AC58-DeviceNet光电绝对值通用编码器产品规格
外径：58mm
轴径或孔径：6mm / 10mm(实心轴) 10mm / 12mm(轴套)
脉冲数或分辨率：多圈12位，单圈10-14位
防护等级：IP64/IP67
最高转速：12,000 RPM

AC58-DeviceNet光电绝对值通用编码器机械特性
外径：58mm
轴径：6mm/10mm（实心轴）,10mm/12mm（空心轴）
最大转速：10000 RPM（连续），12000 RPM（短时）

AC58-DeviceNet光电绝对值通用编码器电气特性
电源电压：DC 10~30V
最大空载电流：220mA/250mA（单圈/多圈）

AC58-DeviceNet光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：IP67
工作温度：-40°C~+85°C
储存温度：-40°C~+85°C

AC58-DeviceNet光电绝对值通用编码器技术参数

技术数据（机械）

外径	58mm
轴径	实心轴 6mm，10mm；空心轴 10mm，12mm
法兰（外壳的安装）	同步法兰，夹紧法兰，带弹簧片的轴套，方形法兰
轴端的防护等级 (EN 60529)	IP 64或IP 67
外壳的防护等级 (EN 60529)	IP67
最大轴载	轴向40/径向60N
最高转速	12000min-1（短时），10 000min-1（连续）
启动转矩1	≤ 0.01Nm
转动惯量	3.8×10-6kgm2
安装轴的轴向跳动(轴套)	±1.5mm
安装轴的径向跳动(轴套)	±0.2mm
抗震动 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗冲击 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作温度	-40℃ ~ +85℃
存储温度	-40℃ ~ +85℃
轴的材料	不锈钢
外壳的材料	铝
重量	约350g(单圈)，约400g(多圈)
连接	总线外壳，带2个密封电缆出口 总线外壳，带2个密封电缆出口+1×M12连接器(用于"Tico"显示Conin，4脚) 总线外壳，带1×M12连接器(Conin)，5脚

¹ 在20℃时

技术数据（电气）

整体设计	根据 DIN EN 61010-1, 防护等级 III, 污染等级 2, 过电压等级 II
电源电压	直流 10 ~ 30V
典型空载电流(单圈/多圈)	220mA/250mA
EMC	干扰发射符合 EN50081-2标准 抗干扰符合 EN50082-2标准
单圈分辨率	10 ~ 14 位
多圈分辨率	12 位
输出代码	二进制
线性	±1/2LSB（±1LSB, 分辨率为 13, 14, 25, 26 位时适用）
规范 / 协议	DeviceNet 设计按照 Rev.2.0 可编程编码器
可编程设置	分辨率、预置值、方向
波特率	通过 DIP 开关设定，至 125、250、500K 比特
总线终端电阻器	通过 DIP 开关设置
数值更新	每 5 毫秒更新
总线终端电阻	通过 DIP 开关设置

建议数据传输导线类型 A

轴电阻	135 ~ 165Ω(3 ~ 20MHz)
工作电容	< 30pF/m
导线阻抗	< 110Ω/km
绞线直径	> 0.64mm
绞线横截面	> 0.34mm2

传输速度

段长	k位/s
500m	125
250m	250
100m	500

启动 编码器能够被简便快捷地安装，并且通过EDS文件设置


电气连接 带2个密封电缆出口

终端
编号	信号名称
1	UB in(直流10V`30V)
2	0V in
3	CAN-L
4	CAN-H
5	屏蔽
6	屏蔽
7	CAN-H
8	CAN-L
9	0V out
10	UB out(直流10V`30V)

电气连接 总线外壳，带1×M12连接器(Conin)，5脚

引脚	接头	颜色
1	UB in(直流10V`30V)	白色
2	0V in	蓝色
3	CAN-L	绿色/黄色
4	CAN-H	黑色
5	屏蔽	棕色

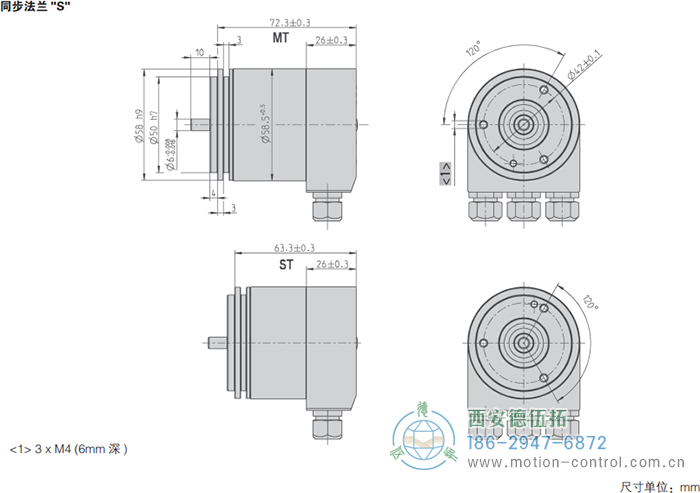

AC58-DeviceNet光电绝对值通用编码器外形及安装尺寸

AC58-DeviceNet光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC58-DeviceNet光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率	供电电压	法兰、防护等级、轴径	接口	连接方式
□	/□	□	□	□	□
AC 58	0010 10 位单圈 0012 12 位单圈 1212 12 位单圈 + 12 位单圈 1213 12 位单圈 + 13 位单圈 1214 12 位单圈 + 14 位单圈	E 直流10`30V	S.41 同步法兰, IP64, 6 mm S.71 同步法兰，IP67，6mm K.42 夹紧法兰, IP64 , 10 mm K.72 夹紧法兰, IP67 , 10 mm K.46 夹紧法兰, IP64 , 9.52 mm K.76 夹紧法兰, IP67 , 9.52 mm F.42 弹簧片, IP64 ,10mm轴套，前夹紧环安装 F.47 弹簧片, IP64 ,12mm轴套，前夹紧环安装 F.46 弹簧片, IP64 ,9.52mm轴套，前夹紧环安装 Q.42 方形法兰，IP64，10mm Q.72 方形法兰，IP67，10mm Q.46 方形法兰，IP64，9.52mm Q.76 方形法兰，IP67，9.52mm	VD DeviceNet	S M12总线盖，5极径向 T 带4极N12总线罩盖，用于"tico"显示屏+2个密闭电缆出口 Z 带2个密闭电缆出口的总线盖
