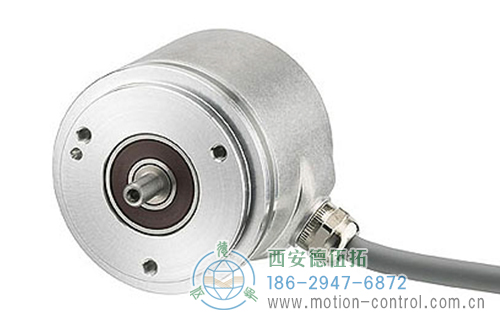

AC58-Profibus光电绝对值通用编码器

AC58-Profibus光电绝对值通用编码器
诊断LED指示
电缆或M12-插头连接器
速度，加速度输出
可编程设置：分辨率，预置，方向，工作时间
可选：“TICO”显示
地址可通过接口进行参数设置（可选）



AC58-Profibus光电绝对值通用编码器产品规格
外径：58mm
轴径或孔径：6mm / 10mm(实心轴) 10mm / 12mm(轴套)
脉冲数或分辨率：多圈12位，单圈10-14位
防护等级：IP64/IP67
最高转速：10,000 RPM

AC58-Profibus光电绝对值通用编码器机械特性
外径：58mm
轴径：6mm/10mm（实心轴）,10mm/12mm（空心轴）
最大转速：10000 RPM（连续），12000（短时）

AC58-Profibus光电绝对值通用编码器电气特性
电源电压：DC 10~30V
最大空载电流：220mA/250mA（单圈/多圈）

AC58-Profibus光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：IP67
工作温度：-40°C~+85°C
储存温度：-40°C~+85°C

AC58-Profibus光电绝对值通用编码器技术参数

技术数据（机械）

外径	58mm
轴径	实心轴 6mm，10mm；空心轴 10mm，12mm
法兰（外壳的安装）	同步法兰，夹紧法兰，带弹簧片的轴套，方形法兰
轴端的防护等级 (EN 60529)	IP 64或IP 67
外壳的防护等级 (EN 60529)	IP 67
最大轴载	轴向40/径向60N
最高转速	12000min-1（短时），10 000min-1（连续）
启动转矩	≤ 0.01Nm
转动惯量	3.8×10-6kgm2
安装轴的轴向跳动(轴套)	±1.5mm
安装轴的径向跳动(轴套)	±0.2mm
抗震动 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗冲击 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作温度	-40℃ ~ +85℃
存储温度	-40℃ ~ +85℃
轴的材料	不锈钢
外壳的材料	铝
重量	约350g(单圈)，约400g(多圈)
连接	总线外壳，带3个密封电缆出口 总线外壳，带2×M23 连接器 (Conin)，12 脚 总线外壳，带3×M12 连接器 总线外壳，带2个密封电缆出口＋1×M12 连接器 ( 用于 "Tico" 显示 Conin，4脚 )

¹ 在20℃时

技术数据（电气）

整体设计	根据 DIN EN 61010-1, 防护等级 III, 污染等级 2, 过电压等级 II
电源电压	直流 10 ~ 30V
典型空载电流(单圈/多圈)	220mA/250mA
EMC	EN 61326；等级 A
接口	RS 485
协议	Profibus DP，C2 类编码器行规（可参数化显示）
线性	±1 /2 LSB(±1LSB, 分辨率为 13、14、25、26 位时适用)
输出代码	二进制
单圈分辨率	10 ~ 14 位
多圈分辨率	12 位
波特率	自动设置，范围在9.6K波特率至12M波特率之间
设备地址	通过DIP开关设置 通过总线(可选)
可编程	分辨率、预置、方向
集成的特殊功能	速度、加速度、运行时间
总线终端电阻	通过 DIP 开关设置

启动 编码器能够被简便快捷地安装，并且通过EDS文件设置


电气连接 总线外壳，带2×M23连接器(Conin)，12脚

引脚	进(插针)	出(插孔)	说明
1		GND1	数据GND(M5V)1
2	A	A	接收/传输数据 负极(A)
3
4	B	B	接收/传输数据 正极(B)
5
6		Vcc1	+5V信号输出(P5V)1
7	直流10`30V	直流10`30V	电源电压+UB(P24)
8	0V	0V	电源电压GND(M24)
9
10
11
12
屏蔽	屏蔽	屏蔽	屏蔽线应连接到编码器外壳上

¹ 可用于外部总线终端电阻器的供电。

电气连接 总线外壳，带3×M23连接器

引脚	插座1	插座2	插孔
1		UB in	+5V信号输出(P5V)1
2	A in		A out
3		0V in	数据地(M5V)1
4	B in		B out
5	屏蔽	屏蔽	屏蔽

¹ 可用于外部总线终端电阻器的供电。

电气连接 总线外壳，带3个密封电缆出口

接线端子	信号
1	UB in(DC10V`30V)
2	0V in
3	UB out
4	0V out
5	B in
6	A in
7	B out
8	A out

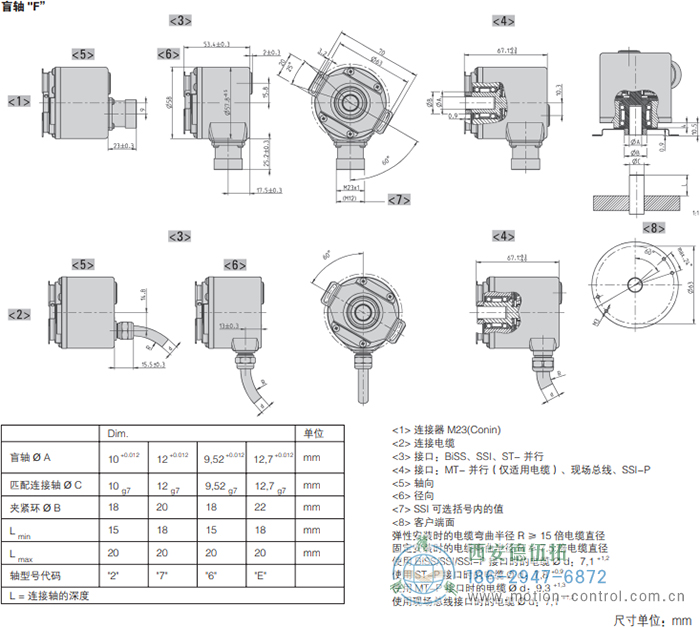

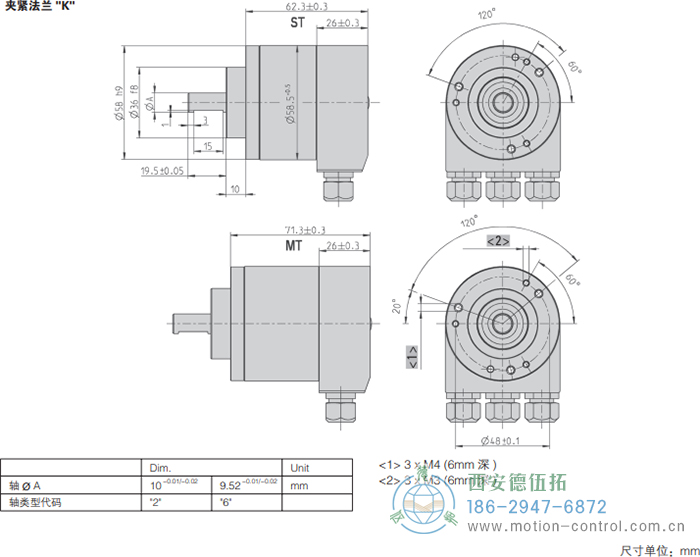

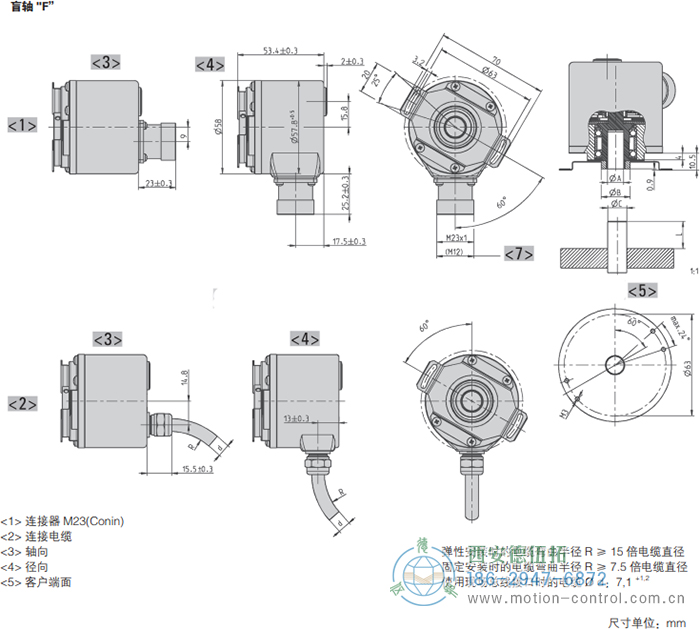

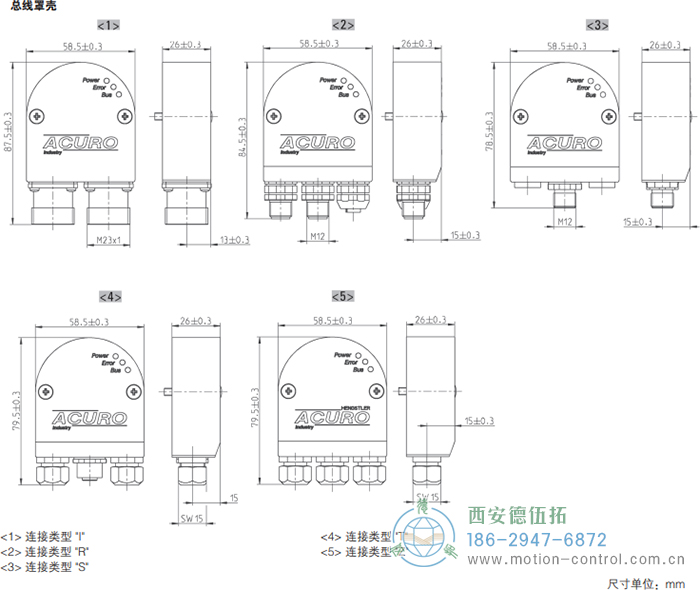

AC58-Profibus光电绝对值通用编码器外形及安装尺寸

AC58-Profibus光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC58-Profibus光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率	供电电压	法兰、防护等级、轴径	接口	连接方式
□	/□	□	□	□	□
AC 58	0010 10 位单圈 0012 12 位单圈 0013 13 位单圈 0014 14 位单圈 1212 12 位单圈 + 12 位单圈 1213 12 位单圈 + 13 位单圈 1214 12 位单圈 + 14 位单圈	E 直流10`30V	S.41 同步法兰, IP64, 6 mm S.71 同步法兰，IP67，6mm K.42 夹紧法兰, IP64 , 10 mm K.72 夹紧法兰, IP67 , 10 mm K.46 夹紧法兰, IP64 , 9.52 mm K.76 夹紧法兰, IP67 , 9.52 mm F.42 弹簧片, IP64 ,10mm轴套，前夹紧环安装 F.47 弹簧片, IP64 ,12mm轴套，前夹紧环安装 F.46 弹簧片, IP64 ,9.52mm轴套，前夹紧环安装 Q.42 方形法兰，IP64，10mm Q.72 方形法兰，IP67，10mm Q.46 方形法兰，IP64，9.52mm Q.76 方形法兰，IP67，9.52mm	DP Profibus	I 总线外壳，带2×M23连接器(Conin)，12脚，径向，顺时针 R 总线外壳，带3×M23连接器 T 总线外壳，带2个密封电缆出口+1×M12连接器(用于"Tico"显示Conin，4脚) Z 总线外壳，带3个密封电缆出口

粗体字表示优先配置版本。
