AC58-并口光电绝对值通用编码器

AC58-并口光电绝对值通用编码器
ROHS,CE,UL,BiSS,设计紧凑
启动和工作辅助：诊断LED指示，带感光的预设键（仅供MT），状态信息
三态防短路输出
支持格雷码或二进制码
编码器监控,ACURO


AC58-并口光电绝对值通用编码器产品规格
外径：58mm
轴径或孔径：6mm / 10mm(实心轴) 10mm / 12mm(轴套)
脉冲数或分辨率：多圈12位，单圈10-14位
防护等级：IP64/IP67
最高转速：12,000 RPM

AC58-并口光电绝对值通用编码器机械特性
外径：58mm
轴径：6mm/10mm（实心轴）,10mm/12mm（空心轴）
最大转速：10000 RPM（连续），12000（短时）

AC58-并口光电绝对值通用编码器电气特性
电源电压：DC 10~30V（应要求可提供DC 5V）
最大空载电流：200mA/300mA（单圈/多圈）

AC58-并口光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：IP64或IP67
工作温度：-40°C~+100°C
储存温度：-40°C~+85°C

AC58-并口光电绝对值通用编码器技术参数

技术数据（机械）

外径	58mm
轴径	实心轴 6mm，10mm；空心轴 10mm，12mm
法兰（外壳的安装）	同步法兰，夹紧法兰，带弹簧片的轴套，方形法兰
轴端的防护等级 (EN 60529)	IP 64或IP 67
外壳的防护等级 (EN 60529)	IP 64或IP 67
最大轴载	轴向40/径向60N
安装轴的轴向跳动(轴套)	±1.5mm
安装轴的径向跳动(轴套)	±0.2mm
最高转速	连续10 000rpm，短时12 000rpm
启动转矩	≤ 0.01Nm
转动惯量	3.8×10-6kgm2
抗震动 (DIN EN 60068-2-6)	100 m/s2(10`2000Hz)
抗冲击 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作温度	-40℃ ~ +100℃
存储温度	-40℃ ~ +85℃
重量	约350g(单圈)，约400g(多圈)
连接	电缆，轴向或径向 17针M23连接器(Conin)，轴向或径向 37针Sub-D连接器

技术数据（电气）

电源电压	DC 10 ~ 30V (应要求可提供DC5V)
典型空载电流	5V：150mA(单圈)，300mA (多圈) 10·30V：200mA(单圈)，300mA (多圈)
单圈分辨率	10 ~ 14 位,格雷余码：360，720增量
多圈分辨率	12 位
接口	并行
输出代码	二进制，格雷码，或格雷余码
线性	±1 /2 LSB
输出电流	每比特30mA，带短路保护
控制输入	(单圈)锁存，方向，三态，(多圈)三态
报警输出	NPN集电极开路，最大5mA
LED状态指示灯	绿色=正常，红色=报警

数据输出电平

电源电压UB	DC 5V-5%+10%*	DC 10`30V
高电平输出	≥3.5V(30mA) ≥3.9V(10mA)	≥UB-2.2V(30mA) ≥UB-1.8V(10mA)
低电平输出	≤1.6V(30mA) ≤1.2V(10mA)	≤1.6V(30mA) ≤1.2V(10mA)
上升时间(1.5m电缆)	≤0.1µs	≤0.2µs
下降时间(1.5m电缆)	≤0.05µs	≤0.1µs

^* 应需求

控制输入1 输入	逻辑电平(物理)	功能
方向	1(+UB 或开路) 0(0V)	顺时针(CW)旋转代码值递增 顺时针(CW)旋转代码值递减
锁存	1(+UB 或开路) 0(0V)	编码器数据输出连续变化 编码器数据输出存储并恒定
三态(单圈)	1(+UB 或开路) 0(0V)	输出激活 高阴抗输出(三态模式)
三态(多圈)	1(+UB) 0(0V 或开路)	高阴抗输出(三态模式) 输出激活

¹ 推挽选择的典型延时时间为10µs；通过集电极开路选择时，需要外部上接电阻器(1kΩ)

电气连接 单圈，多圈

颜色(PVC)	9位/360增量	10位/720增量	12位	13位	14位
灰色/粉色	N.C.	N.C.	N.C.	N.C.	S0(LSB)
棕色/黄色	N.C.	N.C.	N.C.	S0(LSB)	S1
棕色/灰色	N.C.	N.C.	S0(LSB)	S1	S2
红色/蓝色	N.C.	N.C.	S1	S2	S3
紫色	N.C.	S0(LSB)	S2	S3	S4
白色/紫色	S0(LSB)	S1	S3	S4	S5
白色/绿色	S1	S2	S4	S5	S6
白色/黄色	S2	S3	S5	S6	S7
白色/灰色	S3	S4	S6	S7	S8
白色/粉色	S4	S5	S7	S8	S9
白色/蓝色	S5	S6	S8	S9	S10
白色/红色	S6	S7	S9	S10	S11
白色/黑色	S7	S8	S10	S11	S12
棕色/绿色	S8(MSB)	S9(MSB)	S11(MSB)	S12(MSB)	S13(MSB)
黄色	三态S0`S8	三态S0`S9	三态S0`S11	三态S0`S12	三态S0`S13
粉色	锁存	锁存	锁存	锁存	锁存
绿色	方向	方向	方向	方向	方向
黑色	0V	0V	0V	0V	0V
红色	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V
棕色	报警	报警	报警	报警	报警

电气连接 单圈，M23连接器(Conin)，17脚

引脚	9位/360增量	10位/720增量	12位	13位	14位
1	S0(LSB)	S0(LSB)	S0(LSB)	S12(MSB)	S13(MSB)
2	S1	S1	S1	S11	S12
3	S2	S2	S2	S10	S11
4	S3	S3	S3	S9	S10
5	S4	S4	S4	S8	S9
6	S5	S5	S5	S7	S8
7	S6	S6	S6	S6	S7
8	S7	S7	S7	S5	S6
9	S8(MSB)	S8	S8	S4	S5
10	N.C.	S9(MSB)	S9	S3	S4
11	N.C.	N.C.	S10	S2	S3
12	三态S0`S8	三态S0`S8	S11(MSB)	S1	S2
13	锁存	锁存	锁存	S0(LSB)	S1
14	方向	方向	方向	方向	S0(LSB)
15	0V	0V	0V	0V	0V
16	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V	直流 5V/10V`30V
17	报警	报警	报警	报警	报警

电气连接 多圈，电缆

电缆(TPE)	10cm电缆带37针Sub-D连接器
颜色	引脚	信号名称
棕色	2	S0
绿色	21	S1
黄色	3	S2
灰色	22	S3
粉红色	4	S4
紫色	23	S5
灰色/粉红色	5	S6
红色/蓝色	24	S7
白色/绿色	6	S8
棕色/绿色	25	S9
白色/黄色	7	S10
黄色/棕色	26	S11
白色/灰色	8	M0
灰色/棕色	27	M1
白色/粉红色	9	M2
粉红色/棕色	28	M3
白色/蓝色	14	M41
棕色/蓝色	33	M51
白色/红色	15	M61
棕色/红色	34	M71
白色/黑色	16	M82
棕色/黑色	35	M92
灰色/绿色	17	M102
黄色/灰色	36	M112
粉红色/绿色	18	报警
黄色/粉红色	10	方向
绿色/蓝色	30	锁存
黄色/蓝色	12	三态
红色(0.5mm2)	13	直流10V`30V
白色(0.5mm2)	31	直流10V`30V
蓝色(0.5mm2)	1	0V
黑色(0.5mm2)	20	0V

¹ N.C.分辨率为16位(4位多圈)
² N.C.分辨率为16位或20位(4位或8位多圈)

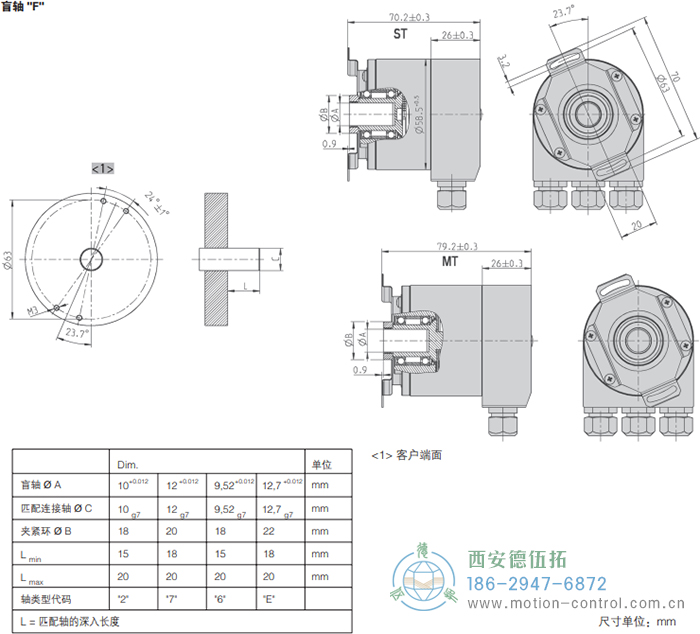

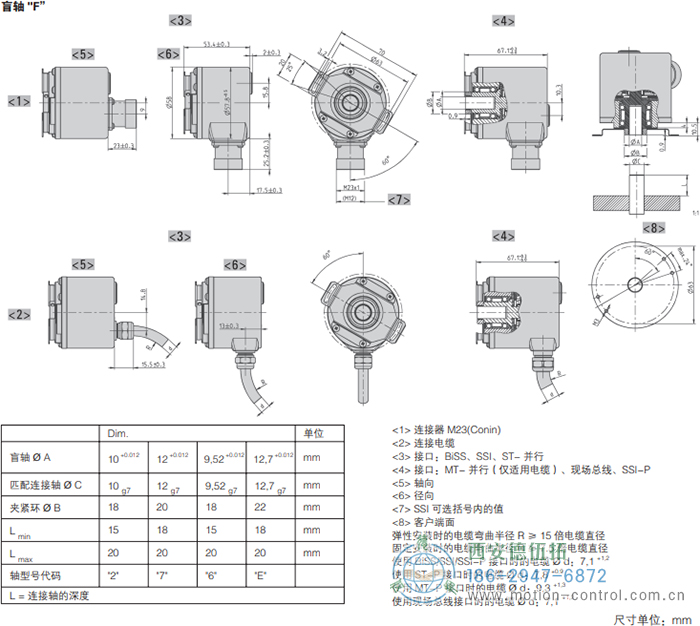

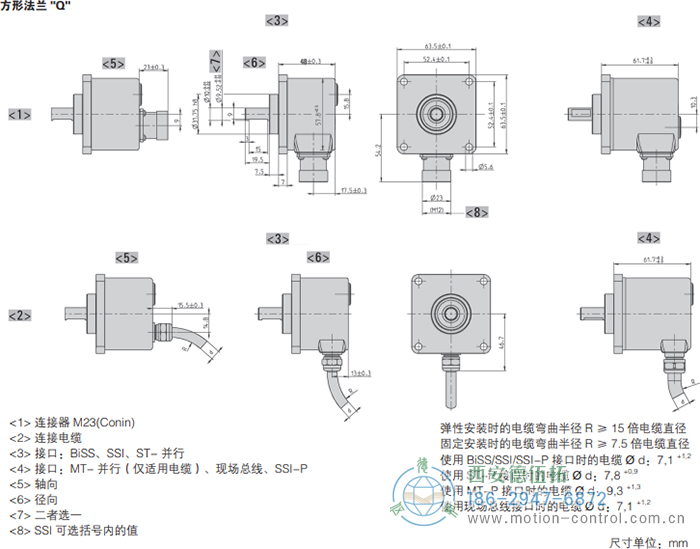

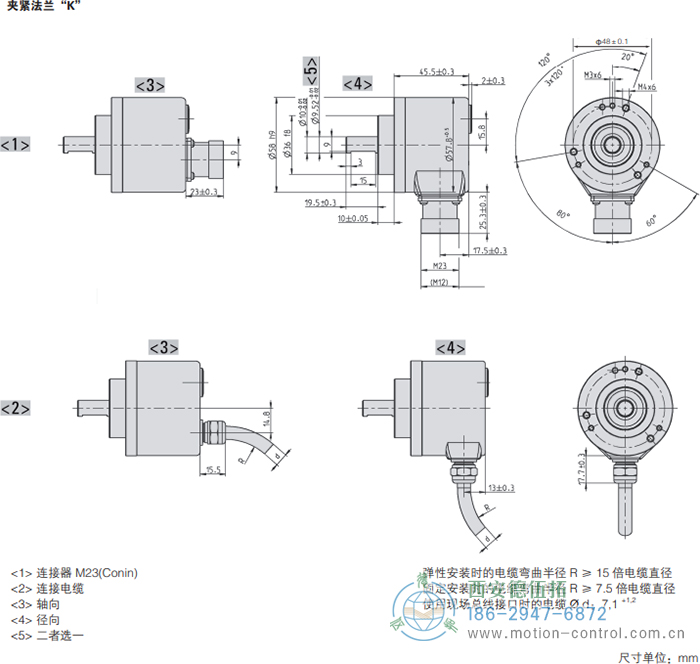

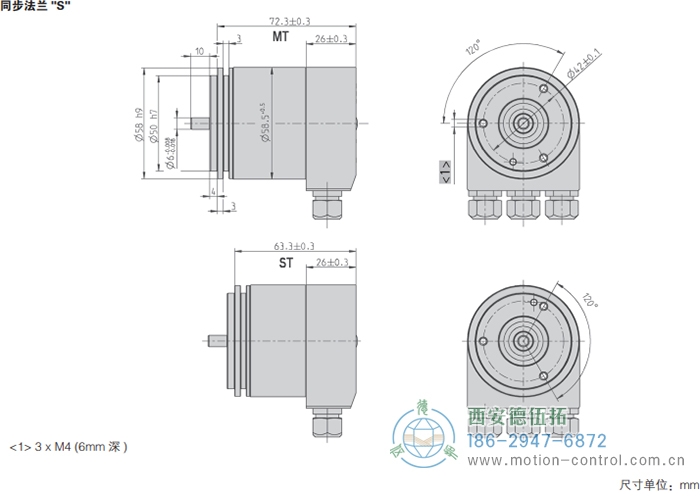

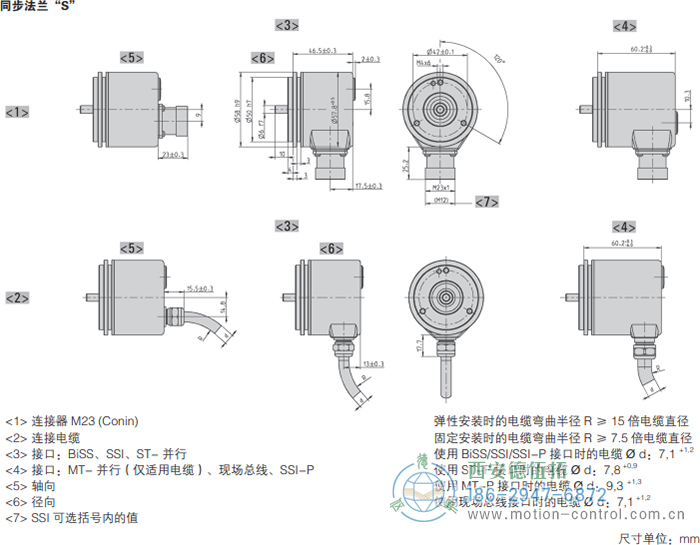

AC58-并口光电绝对值通用编码器外形及安装尺寸

AC58-并口光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC58-并口光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率1,2	供电电压	法兰、防护等级、轴径3,7	接口	连接方式4,5,6
□	/□	□	□	□	□
AC 58	0010 10 位单圈 0012 12 位单圈 0013 13 位单圈 0014 14 位单圈 0360 360增量单圈 0720 720增量单圈 1412 4 位多圈 + 12 位单圈 1812 8 位单圈 + 12 位单圈 1212 12 位多圈 + 12 位单圈	E 直流10`30V	S.41 同步法兰, IP64, 6 mm S.71 同步法兰，IP67，6mm K.42 夹紧法兰, IP64 , 10 mm K.72 夹紧法兰, IP67 , 10 mm K.46 夹紧法兰, IP64 , 9.52 mm K.76 夹紧法兰, IP67 , 9.52 mm F.42 弹簧片, IP64 ,10mm轴套，前夹紧环安装 F.47 弹簧片, IP64 ,12mm轴套，前夹紧环安装 F.46 弹簧片, IP64 ,9.52mm轴套，前夹紧环安装 Q.42 方形法兰，IP64，10mm Q.72 方形法兰，IP67，10mm Q.46 方形法兰，IP64，9.52mm Q.76 方形法兰，IP67，9.52mm	PB 并行 二进制 PG 并行 格雷码	A 轴向电缆1.5m(单圈/多圈) B 径向电缆1.5m(单圈/多圈) U 17脚Conin接头轴向 逆时针(单圈) V 17脚Conin接头径向 逆时针(单圈) W 17脚Conin接头轴向 顺时针(单圈) Y 17脚Conin接头径向 顺时针(单圈) A-A1-F 0.1m电缆(轴向) +37极Sub-D(多圈) B-B1-F 0.1m电缆(径向) +37极Sub-D(多圈)

分辨率360增量单圈带偏置76(值域：76`435)
分辨率720增量单圈带偏置152(值域：152`871)
防护等级IP67的产品不带预置键和LED显示。
连接代码"A"，"B"(电缆)：单圈和多圈
连接代码"A-A1-F"，"B-B1-F"(Sub-D连接器)：仅多圈
只有正确安装匹配的IP67连接器时，外壳上带连接器的IP67编码器才能达到指定的防护等级

订购信息 电缆长度选择
电缆输出的类型(连接A、B、E、F)可选择以下几种电缆长度，需要订购要求的电缆长度，请增加单独的代码到您的订购代码后面。需要电缆使用不同的连接器，请在其间加入电缆长度代码。可按要求提供更长电缆。

代码	电缆长度
无代码	1.5m
-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m
示例： 3米长电缆：...B-D0 3米长电缆末端带M23连接器，顺时针：...B-D0-I
