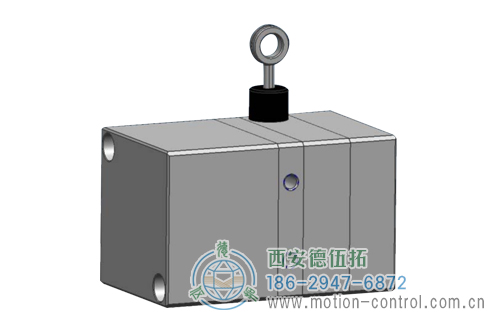

PCS40A拉线位移hth全站下载

PCS40A拉线位移hth全站下载

3 线制 4-20mA 输出

PCS40A拉线位移hth全站下载 主要特征

超紧凑型设计hth全站下载 适合于工业应用
防护等级 IP65
测量范围 0……500mm，1000mm
10-30V，4-20mA 3 线制输出

PCS40A拉线位移hth全站下载 应用举例

安全警告：在不加牵引力情况下让钢丝绳自由缩回会损坏hth全站下载

PCS40A拉线位移hth全站下载 技术参数

电气输出：	4-20mA 线性输出(10-30VDC, 4 线制)
精确度：	± 1mm
材料：	铝材，铜,不锈钢,工程塑料 钢丝绳：包塑不锈钢绳（直径 0.5mm）
感应装置：	“Sakae” 多圈角位移hth全站下载 。
接线方式：	电缆引出线（1m）或接插件
线性度：	±0.25%满量程
周围环境：	抗电磁干扰：EN50082-2 温度：-40℃—+80℃
钢线受力：	最小收回力：4N 最大拉出力：6N
抗冲击和振动：	294m/s²/11ms XYZ. 10—55HZ/1.5mm
防护等级：	IP65
工作寿命：	10,000,000 次
重量：	0.3kg

电气连接：

定义	电缆引出线（颜色）	猪尾巴M12插头输出PIN脚
Ub	棕色	PIN 1
Gnd	蓝色	PIN 3
Iout/Uout	黑色	PIN 2

PCS40A拉线位移hth全站下载 的外形及安装尺寸

PCS40A拉线位移hth全站下载 订货选型说明

注：选电流输出时零位和满刻度可根据客户要求在出厂时调整。
