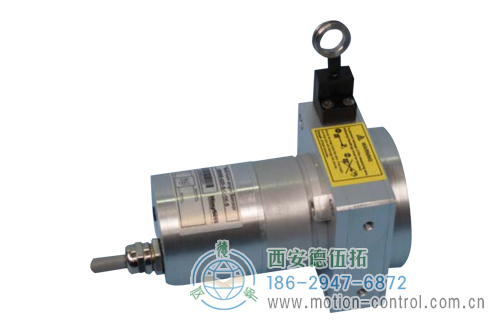

PCS78A拉线位移hth全站下载

PCS78A拉线位移hth全站下载

4-20mA 输出

PCS78A拉线位移hth全站下载 主要特征

紧凑型设计hth全站下载 适合于工业应用
防护等级 IP65
测量范围 0……2000mm
4-20mA 输出，0-10V 输出可选

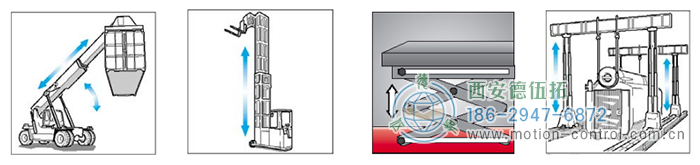

PCS78A拉线位移hth全站下载 应用举例

安全警告：在不加牵引力情况下让钢丝绳自由缩回会损坏hth全站下载

PCS78A拉线位移hth全站下载 技术参数

电气输出：	电流输出（二线制）：10-30VDC， 4-20mA
分辨率：	无限小
材料：	铝材，铜，不锈钢和工程塑料 钢丝绳：不锈钢
感应装置：	Sakae 多圈角位移hth全站下载
接线方式：	接插件或电缆引出线
精确度：	±0.25%满量程(标准)，更高可要求。
周围环境：	抗电磁干扰：取决于编码器（EN50081-1） 温度：-20℃—+70℃
钢线受力：	最小收回力：7.5N 最大拉出力：9.8N
抗冲击和振动：	取决编码器：DIN EN60028-2-27，100g，3ms DIN EN60028-2-6，10g，10….2000HZ
防护等级：	IP65
重量：	0.7kg

电气连接图

信号	电缆出线	连接器
U+24V	棕色	PIN 1
Iout	蓝色	PIN 3
Shield	屏蔽	---

PCS78A拉线位移hth全站下载 的外形及安装尺寸

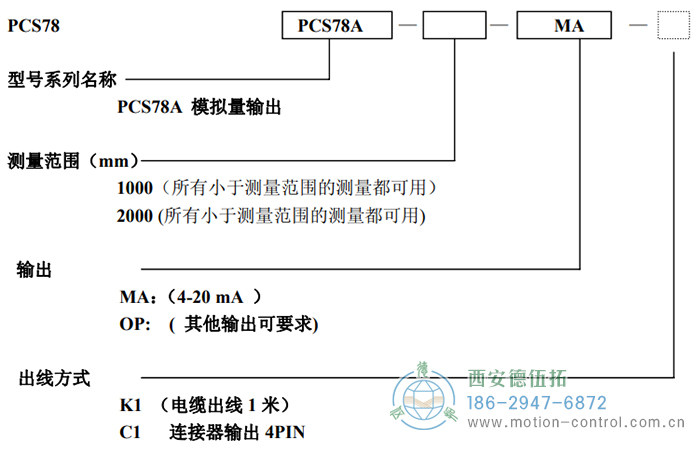

PCS78A拉线位移hth全站下载 订货选型说明

注：选电流输出时零位和满刻度可根据客户要求在出厂时调整。
