编码器如何计算长度和速度？

编码器如何计算长度和速度？

首先，我们有一个电机连接着主轴，主轴上带有一个增量式旋转编码器。已知编码器的线数为1600线，主轴的直径为150mm，并且主轴是变速转动的。

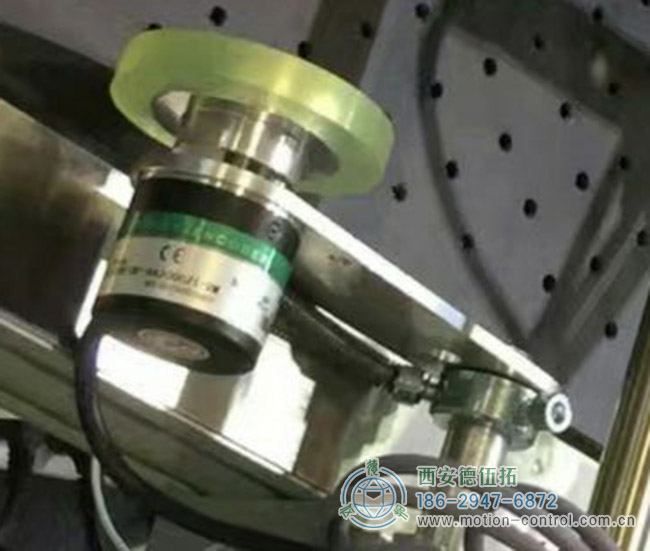

增量式光电旋转编码器计米轮同步器位置应用照片

接下来，我们将分别解答三个问题：

主轴的当前时刻转速是多少？
要计算主轴的当前时刻转速，我们需要知道单位时间内编码器输出的脉冲数。假设单位时间为1秒，编码器输出的脉冲数为X。那么，主轴的转速V（以mm/s为单位）可以通过以下公式计算：

V= X×0.294375/1

其中，0.294375mm是编码器一个脉冲对应的长度，计算方法为：

一个脉冲对应的长度= π×主轴直径/编码器线数 = 3.14×150/1600

因此，如果1秒内编码器输出了X个脉冲，那么主轴的转速就是X个脉冲对应的长度之和。

编码器一个脉冲所对应的长度是多少？
编码器一个脉冲对应的长度已经通过上面的公式计算得出，即0.294375mm。

当长度为2000mm时，编码器输出多少个脉冲？
要计算长度为2000mm时编码器输出的脉冲数，我们可以使用以下公式：

脉冲数= 2000/一个脉冲对应的长度= 2000/0.294375

这个计算会得到一个非整数结果，但编码器只能输出整数个脉冲。因此，我们需要对结果进行四舍五入或向下取整来得到实际的脉冲数。

另一种解法（更简洁地表述）：

主轴的当前时刻转速
假设1秒内编码器输出的脉冲数为N，则主轴的转速V（以mm/s为单位）为：

V=0.294×N
其中，0.294是一个脉冲对应的长度（单位：mm）。

编码器一个脉冲所对应的长度
直接给出结果：0.294mm。

当长度为2000mm时，编码器输出多少个脉冲？

脉冲数= 2000×1600/471

其中，471是π乘以直径（150mm）的结果，再四舍五入到最接近的整数。

一般计算（直接除以一个脉冲对应的长度）：

脉冲数= 0.294/2000

同样，结果需要四舍五入或向下取整到最接近的整数。
